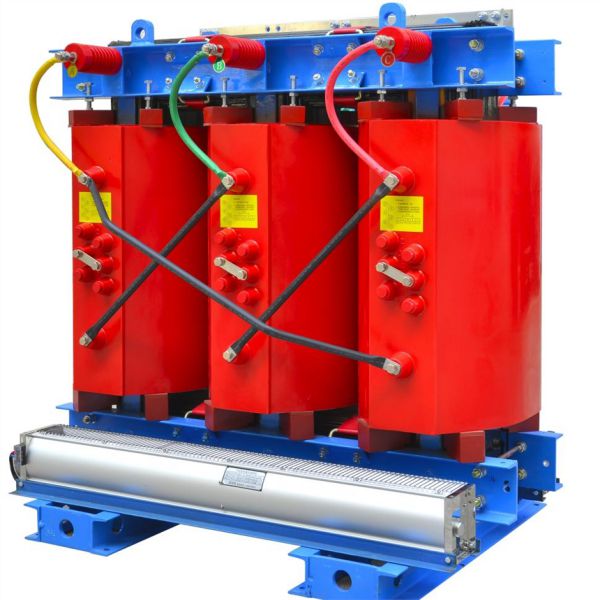

SCB12-2500kVA/10/0.4kV干式变压器
型号： SCB12系列
额定容量：2500kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：2880W
负载损耗：17170W
短路阻抗：6%
频率：50Hz
技术标准：GB 20052-2020
型号简介
scb12变压器型号含义是指环氧树脂干式变压器，其中字母说明：S为三相，C为环氧树脂浇注式干式变压器，B是变压器线圈为铜箔材料绕制的，12是变压器性能水平代号，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
产品特点
1.产品材料安全防火，无污染，可直接运行于负荷中心；
2.采用国内先进技术，产品用“真空+正压”浇注工艺，线圈局部放电量通常小于5pC，远优于国标10pC；
3.铁芯采用采用磁致伸缩小的高磁感硅钢卷料，降低磁饱和率，减少铁芯的振动；轭部采用“穿心杆”结构夹紧，45度全斜接缝，五级步进叠接，降低磁通密度，低损耗，低噪音，节能效果明显，免维护；
4.采用导热性能非常优越的活性硅微粉填料树脂，正常使用下寿命长达30年以上；
5.整体浇注式结构，防潮性能好，适应高湿度和其他恶劣环境中运行；
6.产品配备国内先进的温度检测和保护系统，采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置；
技术参数表
| 额定容量 | 空载损耗 | 负载损耗 | 阻抗 |
|---|---|---|---|
| 30kva | 150 | 710 | 4% |
| 50kva | 215 | 1000 | |
| 80kva | 295 | 1380 | |
| 100kva | 320 | 1570 | |
| 125kva | 375 | 1850 | |
| 160kva | 430 | 2130 | |
| 200kva | 495 | 2530 | |
| 250kva | 575 | 2760 | |
| 315kva | 705 | 3470 | |
| 400kva | 785 | 3990 | |
| 500kva | 930 | 4880 | |
| 630kva | 1070 | 5880 | |
| 630kva | 1040 | 5960 | 6% |
| 800kva | 1215 | 6960 | |
| 1000kva | 1415 | 8130 | |
| 1250kva | 1670 | 9690 | |
| 1600kva | 1960 | 11730 | |
| 2000kva | 2440 | 14450 | |
| 2500kva | 2880 | 17170 |
适用场所
由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于城市办公楼、城市电网、商务中心、居住小区、地下室、电站、工厂、医院、宾馆等性能要求高的场所。
使用条件
1）使用环境温度-25℃～+40℃；
2）空气相对湿度≤90%（+25℃）；
3）海拔不超过1000米（超过时需在订货时说明）；
4）使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下；
5）无剧烈震动的场所；
6）室内安装。
订货须知
订货时请提供下列参数：
1、产品型号 2、额定容量 3、电压组合
4、调整范围 5、频率 6、联结组标号
7、短路阻抗 8、特殊要求的产品，注明技术要求
