scb14变压器型号及参数表
SCB14变压器是干式变压器型号，该型号变压器损耗满足二级能效标准，具有节能、低噪音、高可靠性等特点。经常接触到客户对SCB14变压器的型号含义及参数不清楚，本文重点介绍一下SCB14型干式变压器的型号及参数。

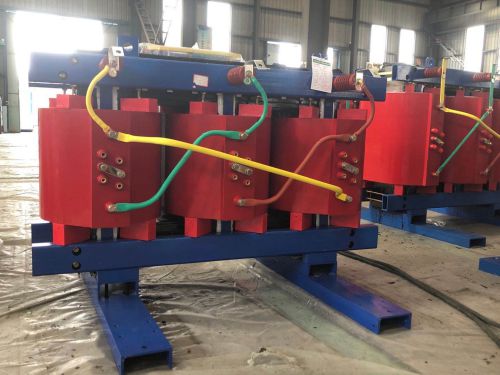

scb14干式变压器型号含义
本文以"SCB14-800kVA/10/0.4kV-NX2"变压器型号为例，距离说明一下SCB14变压器的型号字母含义，方便理解。
- S：代表三相变压器。
- C：表示环氧树脂浇注式干式变压器。
- B：表示变压器线圈为铜箔材料绕制的。
- 14：是变压器性能水平的代号，通常与变压器的损耗等级有关，数值越大，损耗越低。
- 800kVA：表示变压器的额定容量为800千伏安。
- 10/0.4kV：表示变压器的额定高压侧是10千伏，低压侧是0.4千伏。62
型号中的后缀如"NX2"可能表示变压器满足特定的能效等级，例如二级能效标准。

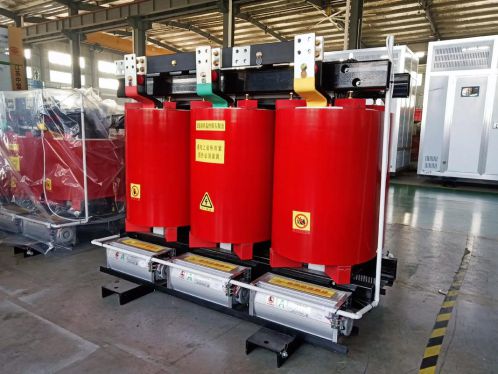

SCB14干式变压器参数
SCB14变压器主要参数包括损耗、电压等级、阻抗、绝缘等级、尺寸、重量等，但除损耗外，这些主要参数，SCB14与常见的SCB12系列、SCB13系列几乎一致，差距不大或者说不明显，本文重点强调损耗参数差异。
| 干式配电变压器损耗参数一览表 | |||||||
| 额定容量 | SCB12 | SCB13 | SCB14 | 短路阻抗 | |||
| 空载 | 负载 | 空载 | 负载 | 空载 | 负载 | ||
| 30 | 150 | 710 | 135 | 640 | 130 | 640 | 4 |
| 50 | 215 | 1000 | 195 | 900 | 185 | 900 | |
| 80 | 295 | 1380 | 265 | 1240 | 250 | 1240 | |
| 100 | 320 | 1570 | 290 | 1410 | 270 | 1415 | |
| 125 | 375 | 1850 | 340 | 1660 | 320 | 1665 | |
| 160 | 430 | 2130 | 385 | 1910 | 365 | 1915 | |
| 200 | 495 | 2530 | 445 | 2270 | 420 | 2275 | |
| 250 | 575 | 2760 | 515 | 2480 | 490 | 2485 | |
| 315 | 705 | 3470 | 635 | 3120 | 600 | 3125 | |
| 400 | 785 | 3990 | 705 | 3590 | 665 | 3590 | |
| 500 | 930 | 4880 | 835 | 4390 | 790 | 4390 | |
| 630 | 1070 | 5880 | 935 | 5360 | 910 | 5290 | 6 |
| 800 | 1215 | 6960 | 1090 | 6260 | 1035 | 6265 | |
| 1000 | 1415 | 8130 | 1270 | 7310 | 1205 | 7315 | |
| 1250 | 1670 | 9690 | 1500 | 8720 | 1420 | 8720 | |
| 1600 | 1960 | 11730 | 1760 | 10500 | 1665 | 10555 | |
| 2000 | 2440 | 14450 | 2190 | 13000 | 2075 | 13005 | |
| 2500 | 2880 | 17170 | 2590 | 15400 | 2450 | 15445 | |
通过SCB14与SCB12、13变压器损耗对照表，可以清楚发现，SCB14变压器空负载损耗参数比SCB12降低20%左右，比SCB13降低10%左右，这是主要参数区别。
