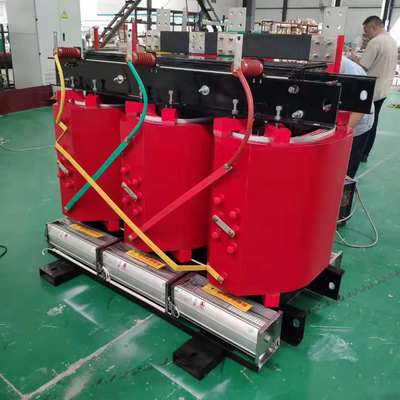

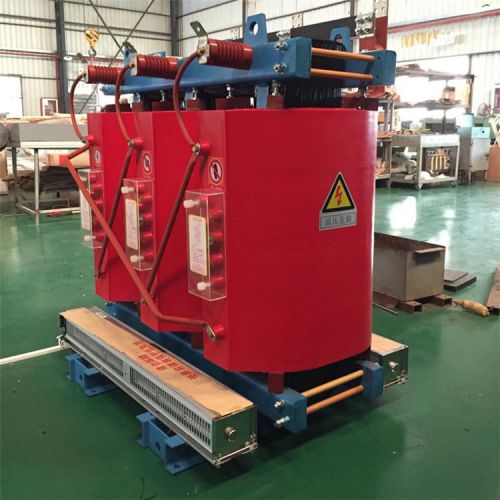

SCB13-3150kVA-35/0.4kV干式变压器
型号： SCB13系列
额定容量：3150kVA
电压比：35/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：6030W
负载损耗：5360W
短路阻抗：8%
频率：50Hz
技术标准：GB 20052-2020
简介
scb13变压器指环氧树脂干式变压器，S为三相，C为环氧树脂浇注式干式变压器，B是变压器线圈为铜箔材料绕制的，13是变压器性能水平代号，35/0.4是指变压器的额定高压侧是35kv，低压侧是0.4kv。
优点
-体积小，重量轻;
-用空气可冷却，不需绝缘油进行隔离，减少污染，且维护方便，安全性好。
-能够使SCB13干式变压器的副方输出恒定幅值的电压。
-能够改善电能质量，可以得到正弦波形的输入电流、输出电压且能够实现单位功率因数，且SCB13干式变压器两侧的电压、电流均可控，因而能任意调节功率因数。
技术损耗参数表
| 额定容量 | 空载损耗 | 负载损耗 | 短路阻抗 |
|---|---|---|---|
| 800kva | 2250 | 9100 | 6% |
| 1000kva | 2670 | 10900 | |
| 1250kva | 3130 | 12900 | |
| 1600kva | 3690 | 15400 | |
| 2000kva | 4230 | 18200 | 7% |
| 2500kva | 4860 | 21800 | |
| 3150kva | 6030 | 24500 | 8% |
| 4000kva | 7020 | 29400 | |
| 5000kva | 8370 | 34900 | |
| 6300kva | 9900 | 40800 | |
| 8000kva | 11300 | 46000 | 9% |
| 10000kva | 12900 | 55500 | |
| 12500kva | 15700 | 64600 | |
| 16000kva | 19300 | 76000 | |
| 20000kva | 22000 | 85600 | 10% |
| 25000kva | 27100 | 101000 |
