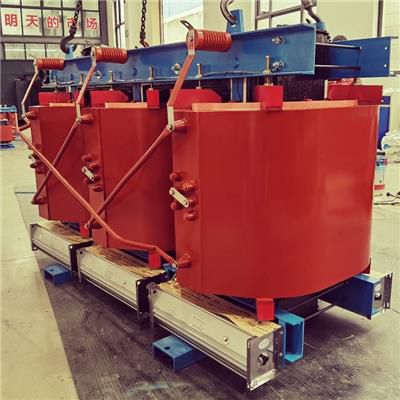

SCB13-1600kVA/10/0.4kV干式变压器

时间：2024-09-05 20:09:39 源头网

型号： SCB13系列
额定容量：1600kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：1760W
负载损耗：10500W
短路阻抗：6%
频率：50Hz
技术标准：GB 20052-2020

SCB13-1600kVA/10/0.4kV干式变压器属于损耗比较低的变压器型号，通常适用于小区配电、车站、办公楼、化工企业等对防火防爆有要求的场所，通常配带不锈钢外壳和风机、温控。

SCB13-1600kVA 10/0.4kV干式配电变压器简介

scb13-1600kVA变压器型号是有含义的，指采用环氧树脂浇注的干式变压器，S为三相，C为环氧树脂浇注，B是变压器线圈为铜箔材料绕制的，13是变压器性能水平代号，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
1600kVA是指干式配电变压器的容量大小，1600kVA的干式变压器经济负荷功率为1200kW，部分客户使用到1300kW。

干式变压器SCB13-1600KVA优点

-体积小，重量轻;

-用空气可冷却，不需绝缘油进行隔离，减少污染，且维护方便，安全性好。

-能够使SCB13干式变压器的副方输出恒定幅值的电压。

-能够改善电能质量，可以得到正弦波形的输入电流、输出电压且能够实现单位功率因数，且SCB13干式变压器两侧的电压、电流均可控，因而能任意调节功率因数。

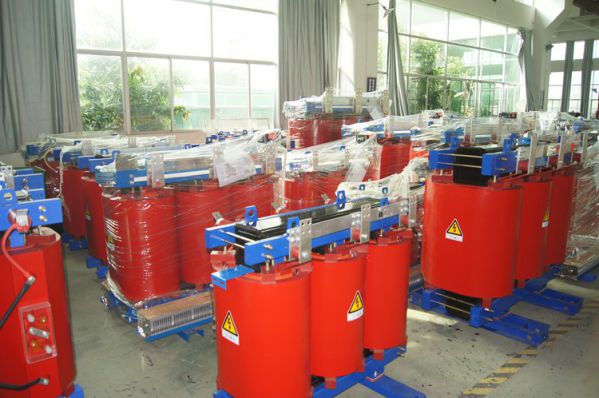

SCB13-1600kVA变压器车间

SCB13-30kva~2500kva/10/0.4kv干式变压器技术参数表

额定容量	空载损耗	负载损耗	阻抗
30kva	135	640	4%
50kva	195	900
80kva	265	1240
100kva	290	1410
125kva	340	1660
160kva	385	1910
200kva	445	2270
250kva	515	2480
315kva	635	3120
400kva	705	3590
500kva	835	4390
630kva	965	5290
630kva	935	5360	6%
800kva	1090	6260
1000kva	1270	7310
1250kva	1500	8720
1600kva	1760	10500
2000kva	2190	13000
2500kva	2590	15400
