电力变压器连接组别

买变压器时，特殊情况会要求变压器联接组别，那么变压器链接组别是什么意思？变压器连接组别指的是变压器高压绕组和低压绕组之间的接线方式，10kV变压器常用的链接组别是Dyn11或Yyn0。

实际上变压器联接组别内在含义就是表示三相变压器一、二次绕组线电压之间的夹角的，通常采用时钟法来表示，比如夹角为0，夹角为11等，链接组别也比较多，不下10多种，那么到底该选哪一种链接组别呢？

我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。如今国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结比采用Yyn0联结组别有优点。

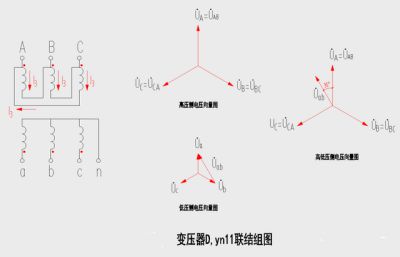

变压器连接组别通常用字母和数字来表示。字母用来表示高压绕组和低压绕组的接线方式，例如Y表示星型接线，D表示三角形接线。而数字用来表示一二次侧线电压的相位关系，采用时钟表示法，一次侧线电压量作为分针，固定指在12点位置，二次侧点线电压相量为时针。

不同的连接组别对应着不同的接线方式和相位关系，这会导致变压器在不同的使用环境下有不同的性能表现和使用效果。例如，有些连接组别适用于低电压大电流的场合，如工业用电、家庭用电等；而有些则更适用于电力输送、变电站等高压大电流的场合。

不同的组别决定了高压绕组和低压绕组之间的相位关系，进而影响到变压器的输出电压、功率因数以及能耗损失等关键参数，不特殊要求的话，一般以Dyn11组别为主。

因此，在选择和使用变压器时，需要根据实际需求和电气要求来选择合适的连接组别，以确保变压器的正常运行和高效性能。

变压器联接组别是变压器设计和运行中的一个关键概念，它决定了变压器的电气特性和性能表现。了解和掌握变压器连接组别的相关知识，对于电力变压器选型来说是非常重要的。
