SCB14干式电力变压器结构

SCB14干式电力变压器是新型节能干式电力变压器，外形结构组成与传统的SCB系列干式变压器基本雷同，但是在运行效率明显提高，在省电、省钱、综合使用成本等方面有不小的优势。

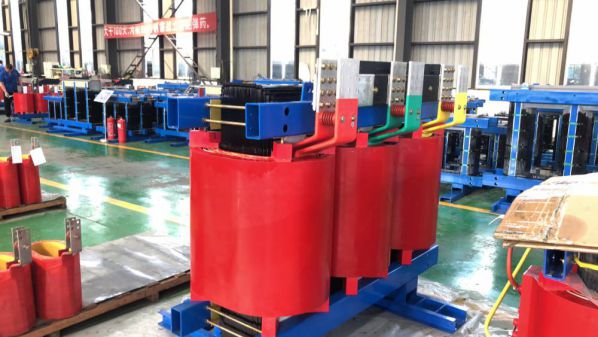

SCB14干式电力变压器的结构主要由铁芯、绕组、外壳及附件四部分构成，整体呈立体心式结构。其中铁芯、绕组和外壳是主要结构，以下是干式变压器结构的详细介绍：

铁芯

铁芯是SCB14变压器的核心部件，起支撑和磁性作用。铁芯通常用硅钢片堆叠，具有较高的导电性，可以有效地引导磁通量沿预定路径流动，从而在变压器中实现能量转换。铁芯的结构设计(如接头方法和表面处理)对变压器的空载损耗性能和噪音有重要影响。

绕组

绕组是SCB14型干式变压器能量转换的主要部分，由高压绕组、低压绕组和中性点绕组组成，线圈结构为非圆形同心式线圈。

绕组通常采用高强度漆包线或特殊绝缘材料制成的扁平线圈。这些线圈被安排在铁芯上，在变压器内部产生所需的磁通，然后将电能从高压端转换到低压端。

外壳

外壳为内部结构(即绕组和铁芯)提供保护，防止蛇虫鼠蚁接触变压器接线，造成变压器连电烧坏SCB14变压器。干式变压器内部采用自然对流或强制通风降低温度，为了防止灰尘和湿气对绕组的影响，可以在外壳上安装过滤器和保护盖，以保证变压器的正常运行。

此外，干式变压器也可能包括其他附加结构和组件，如温度检测和保护系统、警报器、绕组温度计等，这些组件有助于提高变压器的安全性和可靠性，以上是关于SCB14干式变压器的结构
