scb13变压器技术参数

时间：2024-09-09 08:31:41 源头网

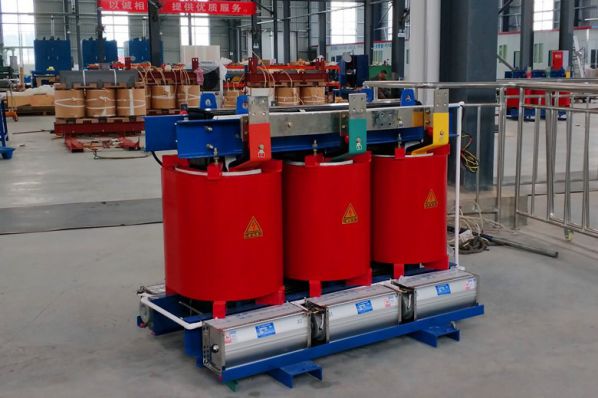

SCB13变压器是一种三相干式变压器，广泛应用于电力系统、工厂、建筑物、机场等领域，采用先进的技术和优质材料制造，具有高效节能、安全可靠、低噪音、环保节能等特点，本文介绍SCB13变压器标准技术参数。

SCB13变压器主要技术参数：

1、额定容量：SCB13变压器标准额定容量从30kVA至2500kVA，代表变压器在正常运行时能够处理的功率大小。

2、额定电压：如10/0.4kV或6/0.4kV，指变压器在正常运行时能够承受的电压等级。

3、额定电流：如低压侧电流从43A至3608A不等，受SCB13变压器容量影响，是变压器在正常运行时所能承担的电流。

4、相数：SCB13型变压器一般为三相。

5、频率：通常为50Hz，表示变压器的交流电频率。

6、分接范围：如±2×2.5%，表示变压器电压分接的范围。

7、联结组标号：如Dyn11或者Yyn0，表示变压器高压绕组与低压绕组之间的连接方式。

8、冷却方式：例如AN/AF，代表变压器采用的冷却方法。

9、绝缘耐热等级：如F级或H级，代表变压器绝缘材料的耐热能力。

10、绝缘水平：如h.v，线路端子Um/LI/AC，12/75/35KV，表示变压器在高压和低压侧线路端子上的绝缘强度。

此外，SCB13变压器还有空载损耗、负载损耗等参数，如下表所示：这是SCB13型干式变压器与其他型号干式变压器的主要区别，也是SCB13变压器所独有的特点。
