10kV油浸式变压器型号及详细参数

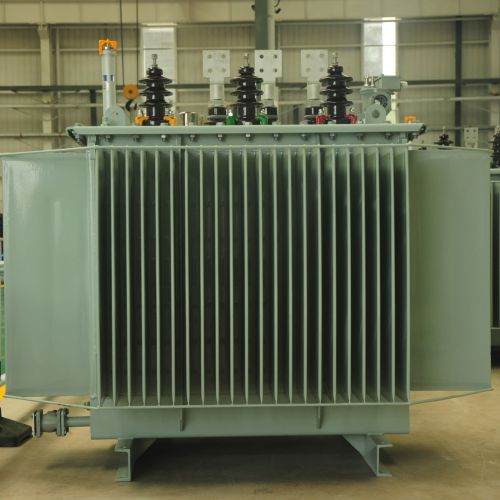

油浸式变压器是一种电力变压器，特点是将绕组和铁芯等导磁材料浸入到绝缘油中，起到绝缘和冷却的作用，适用于偏远山区、农网改造、电力系统和工业领域，比较皮实耐用，那么油浸式变压器有哪些型号，有什么参数要求？

油浸式变压器型号

油浸式变压器根据性能、设计和应用的不同，有多种型号，以下是一些常见的油浸式变压器型号：

S9系列：这是较早的型号之一，其损耗水平相对较高，不符合当前的能效标准，已经被淘汰。

S11系列：相较于S9系列，S11系列变压器的空载损耗和负载损耗更低，属于较低损耗的变压器，截止2024年，也处于被淘汰的边缘。

S13系列：根据GB 20052-2020标准，S13系列变压器的空载损耗和负载损耗符合3级能效的规定。

S20系列：S20系列变压器的空载损耗和负载损耗符合GB 20052-2020表1中2级能效的规定，表示其能耗较S13系列更低。

S22系列：S22系列变压器符合GB 20052-2020表1中1级能效的规定，是目前能效标准下能耗最低的变压器之一。

SBH15、SBH21、SBH25系列：这些型号是油浸式非晶合金铁芯变压器，其中SBH15符合3级能效，SBH21符合2级能效，SBH25符合1级能效。

每种型号的变压器都有其特定的应用场景和能效表现，选择时应根据实际的电力需求、能效要求以及成本预算进行综合考虑。

10kV油浸式变压器常见参数

额定容量：变压器的额定容量（单位为kVA）是指在额定电压和额定电流下，变压器能够连续输出的视在功率。不同型号的变压器有不同的额定容量范围，从几十kVA到几千kVA不等86。

额定电压：变压器的额定电压指的是变压器长时间工作时所能承受的工作电压，通常以kV为单位，常见的有10kV、35kV等。

冷却方式：油浸式变压器的冷却方式包括油浸自冷、油浸风冷、油浸水冷及强迫油循环等。冷却方式的不同影响变压器的散热效果和运行效率。

短路阻抗：变压器的短路阻抗通常以百分比表示，它是变压器在短路条件下的阻抗，影响变压器的短路电流和运行稳定性。

使用环境温度：变压器的使用环境温度范围，影响变压器的选型和使用，一般为-30℃至+40℃。

绝缘水平：变压器的绝缘水平决定了其耐受电压的能力，通常以LIxxACyy的形式表示，其中xx和yy分别代表雷电冲击耐受电压和工频耐受电压。

分接范围：变压器的分接范围指的是变压器可以调节的电压范围，通常有±5%、±2x2.5%等，这影响变压器的电压调节能力和适应不同的负载需求。

联结组别：变压器的联结组别如Dyn11或Yyn0，表示变压器的接线方式，这对系统的稳定性和负载平衡有重要影响。

重量：变压器的重量是设计和运输时需要考虑的因素，它与变压器的容量、冷却方式和结构设计有关。

其他特性：一些变压器可能还包括特殊设计，如防爆、防潮、高海拔使用等特性，以适应特定的应用环境。

在选购油浸式变压器时，应根据具体的应用需求和技术规范，仔细考虑上述参数，以确保选用的变压器既满足性能要求，又符合安全和经济性标准。
