s20变压器参数

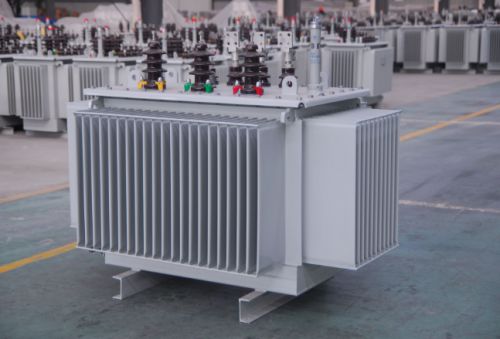

S20变压器是一种节能变压器，其特点是在空载和负载损耗比S13变压器有明显降低，线圈结构为非圆形同心式，S20变压器的温升限定值为60K，低于S13变压器的65K，属于油浸式变压器的二级能耗型号。
S20变压器的空载和负载损耗技术参数达到了《电力变压器能能效限定值及能效等级(GB 20052-2020)》中二级能效的标准，意味着S20变压器的实际损耗值要低于标准限定值，国标负偏差，不能按国标正偏差执行生产，这点需要客户特别注意。
下表是S20油浸式变压器的损耗、电压、容量、温升、噪音技术参数表。
|
序号 |
名 称 |
单位 |
标准值 |
|
一 |
S20-M-30~2500kVA/10/0.4油浸式变压器额定值 |
||
|
1 |
变压器型号 |
S20 |
|
|
2 |
铁心材质 |
冷轧取向硅钢片 |
|
|
3 |
铁心结构 |
叠铁芯或卷铁芯 |
|
|
4 |
高压绕组 |
kV |
10 |
|
5 |
低压绕组 |
kV |
0.4 |
|
6 |
高压额定电流 |
A |
1.73~144.3 |
|
7 |
低压额定电流 |
A |
43.3~3608.5 |
|
8 |
联结组 |
Dyn11/Yyn0 |
|
|
9 |
额定频率 |
Hz |
50 |
|
10 |
额定容量 |
kVA |
30kVA~2500kVA |
|
11 |
相数 |
3 |
|
|
12 |
调压方式 |
无励磁调压 |
|
|
13 |
调压位置 |
高压侧 |
|
|
14 |
调压范围 |
±5%或±2X2.5% |
|
|
15 |
冷却方式 |
ON/AN |
|
|
16 |
能效等级 | ||
|
二 |
S20-M-30~2500/10油浸式变压器绝缘水平参数 |
||
|
1 |
高压绕组雷电全波冲击电压（峰值） |
kV |
75 |
|
2 |
高压绕组雷电截波冲击电压（峰值） |
85 |
|
|
3 |
高压绕组额定短时工频耐受电压（有效值） |
kV |
35 |
|
4 |
低压绕组额定短时工频耐受电压（有效值） |
kV |
5 |
|
三 |
S20-M-30~2500/10油浸式变压器温升限值参数 |
||
|
1 |
顶层油 |
K |
55 |
|
2 |
绕组（平均） |
65 |
|
|
3 |
绕组（热点） |
78 |
|
|
4 |
铁心、油箱及结构表面 |
75 |
|
|
四 |
S20-M-30~2500/10油浸式变压器空载损耗参数 |
||
|
1 |
额定频率额定电压时空载损耗 |
kW |
|
|
五 |
S20-M-30~2500/10油浸式变压器阻抗电压参数 |
||
|
1 |
主分接 |
% |
4.0，4.5 |
|
六 |
噪声水平 |
dB |
50 |
