2021年电力变压器能效等级新版标准

时间：2024-09-09 08:36:28 源头网

2021年6月1日，《电力变压器能效限定值及能效等级》（GB 20052-2020）将正式实施，代替GB 20052-2013和GB 24790-2009（以下简称“旧版标准”），新标准各类变压器比旧版标准损耗指标下降约10~45%不等，已优于欧盟（欧盟于2021年7月1日起执行新标准）、美国相关标准要求。

实施新一轮变压器能效提升计划，推动变压器产业链优化升级，加快提升变压器能效，有利于降低输配电电力损耗，提高用电企业能效，进一步推动实现全球碳中和、碳达峰的目标。

GB 20052-2020《电力变压器能效限定值及能效等级》（以下简称“新版标准”）已于2020年5月29日发布，并将于2021年6月1日起实施。为此，中国质量认证中心（CQC）对CQC31-461212-2013《6kV～35kV变压器节能认证规则》进行了修订，暂定型号（最终以“CQC31-461212-2020”发布的型号标准为准）。

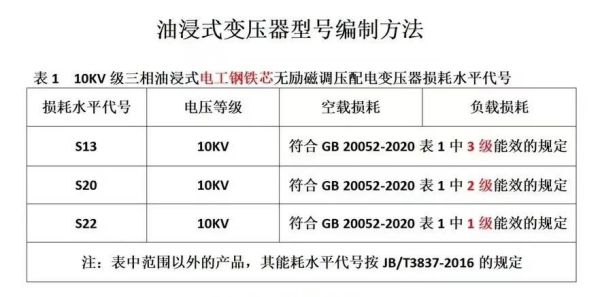

油浸式变压器型号编制方法

见下表1：10KV级三相油浸式电工钢铁芯无励磁调压配电变压器损耗水平代号。

损耗水平代号：S13

电压等级：10KV

空载损耗、负载损耗符合GB 20052-2020表1中3级能效的规定

损耗水平代号：S20

电压等级：10KV

空载损耗、负载损耗符合GB20052-2020表1中2级能效的规定

损耗水平代号：S22

电压等级：10KV

空载损耗、负载损耗符合GB 20052-2020表1中1级能效的规定

注：表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定

表1 电工钢带油浸式变压器型号编制办法

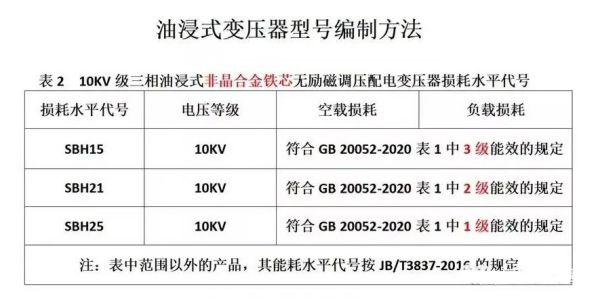

见下表2：10KV级三相油浸式非晶合金铁芯无励磁调压配电变压器损耗水平代号

损耗水平代号：SBH15

电压等级：10KV

空载损耗、负载损耗符合GB20052-2020表1中3级能效的规定

损耗水平代号：SBH21

电压等级：10KV

空载损耗负载损耗符合GB 20052-2020表1中2级能效的规定

损耗水平代号：SBH25

电压等级：10KV

空载损耗、负载损耗符合GB20052-2020表1中1级能效的规定

表2非晶合金油浸式变压器型号编制办法

干式变压器型号编制方法

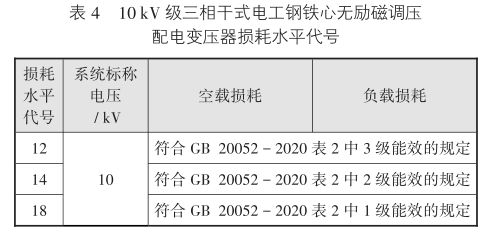

见下表1：10KV级三相干式电工钢铁芯无励磁调压配电变压器损耗水平代号

损耗水平代号：SCB12

电压等级：10KV

空载损耗、负载损耗符合 GB 20052-2020 表2 中3级能效的规定

损耗水平代号：SCB14

电压等级：10KV

空载损耗负载损耗符合GB20052-2020表2中2级能效的规定

损耗水平代号：SCB18

电压等级：10KV

空载损耗、负载损耗符合 GB 20052-2020 表2 中1级能效的规定

注:表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定

表1 10kV电工钢带干式变压器型号编制办法

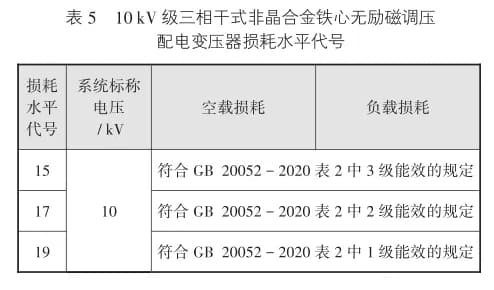

见下表2：10KV级三相干式非晶合金铁芯无励磁调压配电变压器损耗水平代号

损耗水平代号SCBH15

电压等级：10KV

空载损耗负载损耗符合 GB 20052-2020 表 2 中3 级能效的规定

损耗水平代号SCBH17

电压等级：10KV

空载损耗负载损耗符合GB20052-2020表2中2级能效的规定

损耗水平代号SCBH19

电压等级：10KV

空载损耗负载损耗符合GB20052-2020表2中1级能效的规定

注：表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定

表2 10kV非晶合金干式变压器型号编制办法

干变新旧国标型号损耗对比

旧国标型号	SCB10	SCB13 (NX2)	SCB13 (NX1)	SCBH15 (NX2)	SCBH15 (NX1)
新国标型号	SCB12	SCB14 (NX2)	SCB18 (NX1)	SCBH17 (NX2）	SCBH19 (NX1)
性能对⽐GB20052- 2020	平均均降20%	空损平均下降15%	空损平均下降20%	空授平均下降15%	空损平均下降30%
性能对⽐GB20052-2013	负损不变	负损不变	负损不变	负损平均下降10%	负损平均下降10%
