S13-M-630kVA/10/0.4kV油浸式变压器

型号： S13系列
额定容量：630kVA
电压比：10（6）/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：570W
负载损耗：6200W
短路阻抗：4.5%
频率：50Hz
技术标准：GB 20052-2020

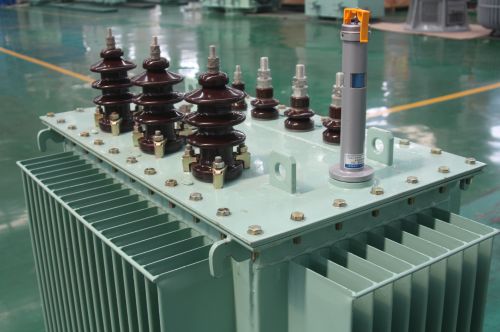

S13-630kVA/10kV变压器简介

S13-630kVA的10kV变压器是一种优质的高性能油浸式变压器，S13-630/10变压器油箱表面经去油、去锈、磷化处理后用三防漆（防雨、防潮、防盐雾）涂装，可以满足 冶金，石化系统等潮湿污秽地区的特殊使用要求。

s13变压器意思是指油浸式变压器，型号含义：S为三相，13是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。

S13-630kVA/10kV变压器特点

S13-630kVA/10变压器采用叠铁芯结构，其磁路对称，结构紧凑，性能优越。与S11变压器相比空载损耗降低10%，声级可降3~6Db。

S13-630/10变压器具有免吊芯、免维护等优点，安装方便，运行成本低。线圈温升低，过载能力强，器身采用牢固的结构，抗短路能力强。

波纹油箱的波纹片采用进口钢板并用进口设备制成，美观、实用、耐用。油箱、夹件经酸洗磷化处理，除油除锈后多次涂漆，焗漆后的箱体漆膜不脱漆。

S13-630kVA/10/0.4kV变压器执行标准

GB1094.1-2013 电力变压器 总则
GB1094.2-2013 电力变压器 温升
GB1094.3-2013 电力变压器 绝缘水平和绝缘试验
GB1094.5-2013 电力变压器 承受短路能力
GB 6451-2013 油浸式电力变压器技术参数和要求

S13-M-630kVA变压器参数

产品型号	S13-M-630/10油浸式变压器	结构形式	三相油浸式电力变压器
规格容量	630KVA	电压等级	10-0.4（KV）
电压分接	±5%	冷却方式	油浸冷却
联接组标号	Yyn0   Dyn11	短路阻抗	4%
调压方式	无励磁调压(可定制)	绕组数	三相

S13-30kva~2500kva/10/0.4kv油浸式变压器损耗参数表

额定容量	空载损耗	负载损耗	阻抗
30kva	80	630	4%
50kva	100	910
63kva	110	1090
80kva	130	1310
100kva	150	1580
125kva	170	1890
160kva	200	2310
200kva	240	2730
250kva	290	3200
315kva	340	3830
400kva	410	4520
500kva	480	5410
630kva	570	6200	4.5%
800kva	700	7500
1000kva	830	10300
1250kva	970	12000
1600kva	1170	14500
2000kva	1360	18300	5.0%
2500kva	1600	21200

630KVA三相油浸式变压器产品质量标准

630kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
