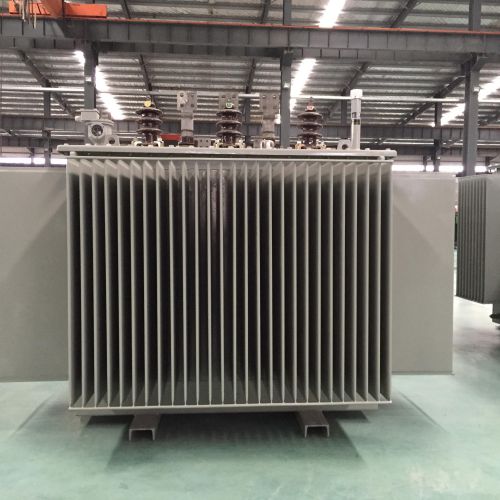

S22-2500kVA/10/0.4kV油浸式变压器
S22-M-2500kVA变压器是满足GB 20052-2020《电力变压器能效限定值及能效等级》中10kV油浸式配电变压器一级能效的变压器，属于先进节能水平的电力变压器型号，长期使用经济性更好。型号： S22-M-2500kVA/10/0.4kV-NX1
额定容量：2500kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：1280W
负载损耗：13360W
短路阻抗：5%
能效等级：一级能效
频率：50Hz
技术标准：GB 20052-2020
简介
S22变压器指油浸式变压器，S为三相，22是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
特点
-能解决变压器大容量散热及高压绝缘问题；
-高可靠性、抗冲击、抗干扰、防雷，能够适应各种户外恶劣的环境；
-变压器油的绝缘性能好,导热性好,同时变压器油便宜,成本低；
-使用优质冷轧硅钢片叠层,具有高导磁性能,低损耗等优点。
损耗参数表
| 额定容量 | 空载损耗 | 负载损耗 | 阻抗 |
|---|---|---|---|
| 30kva | 65 | 455 | 4% |
| 50kva | 80 | 655 | |
| 63kva | 90 | 785 | |
| 80kva | 105 | 945 | |
| 100kva | 120 | 1140 | |
| 125kva | 135 | 1360 | |
| 160kva | 160 | 1665 | |
| 200kva | 190 | 1970 | |
| 250kva | 230 | 2300 | |
| 315kva | 270 | 2760 | |
| 400kva | 330 | 3250 | |
| 500kva | 385 | 3900 | |
| 630kva | 460 | 4460 | 4.5% |
| 800kva | 560 | 5400 | |
| 1000kva | 665 | 7415 | |
| 1250kva | 780 | 8640 | |
| 1600kva | 940 | 10440 | |
| 2000kva | 1085 | 13180 | 5.0% |
| 2500kva | 1280 | 13360 |
产品质量标准
2500kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
