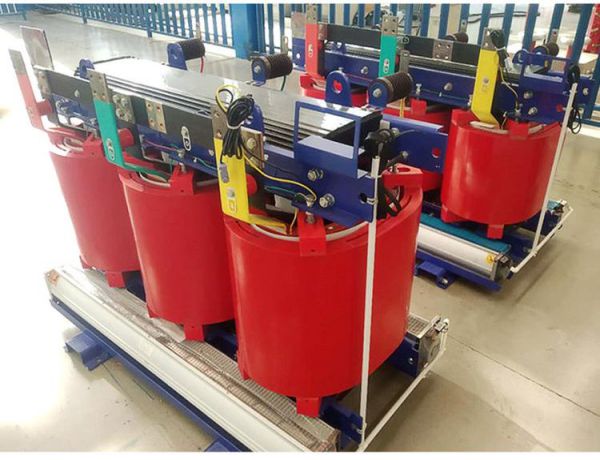

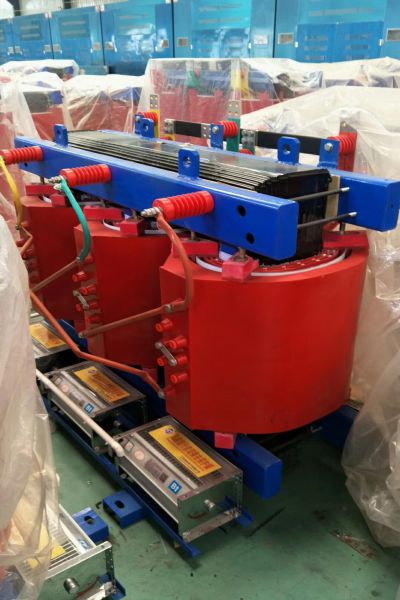

SCB12-1000kVA/10/0.4kV干式变压器
型号： SCB12系列
额定容量：1000kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：1415W
负载损耗：8130W
短路阻抗：6%
频率：50Hz
技术标准：GB 20052-2020
简介
SCB12变压器指环氧树脂系列干式变压器，S为三相，C为环氧树脂浇注，B是变压器线圈为箔绕，12是变压器性能水平代号，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
优点
-体积小，重量轻;
-用空气可冷却，不需绝缘油进行隔离，减少污染，且维护方便，安全性好。
-能够使SCB12干式变压器的副方输出恒定幅值的电压。
-采用导热性能非常优越的活性硅微粉填料树脂，正常使用下寿命长达30年以上。
技术参数表
| 额定容量 | 空载损耗 | 负载损耗 | 阻抗 |
|---|---|---|---|
| 30kva | 150 | 710 | 4% |
| 50kva | 215 | 1000 | |
| 80kva | 295 | 1380 | |
| 100kva | 320 | 1570 | |
| 125kva | 375 | 1850 | |
| 160kva | 430 | 2130 | |
| 200kva | 495 | 2530 | |
| 250kva | 575 | 2760 | |
| 315kva | 705 | 3470 | |
| 400kva | 785 | 3990 | |
| 500kva | 930 | 4880 | |
| 630kva | 1070 | 5880 | |
| 630kva | 1040 | 5960 | 6% |
| 800kva | 1215 | 6960 | |
| 1000kva | 1415 | 8130 | |
| 1250kva | 1670 | 9690 | |
| 1600kva | 1960 | 11730 | |
| 2000kva | 2440 | 14450 | |
| 2500kva | 2880 | 17170 |
产品质量标准
1000kVA三相干式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
适用场所
由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于城市办公楼、城市电网、商务中心、居住小区、地下室、电站、工厂、医院、宾馆等性能要求高的场所。
使用条件
1）使用环境温度-25℃～+40℃；
2）空气相对湿度≤90%（+25℃）；
3）海拔不超过1000米（超过时需在订货时说明）；
4）使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下；
5）无剧烈震动的场所；
6）室内安装。
