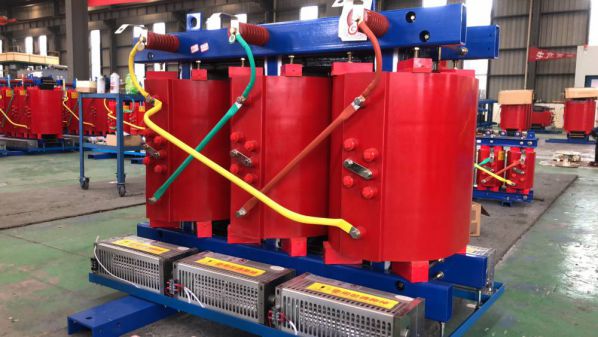

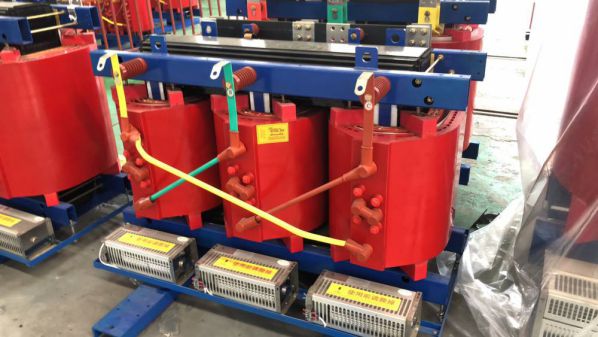

SCB12-630kVA/10/0.4kV干式变压器

型号： SCB12系列
额定容量：630kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：1040W
负载损耗：5960W
短路阻抗：6%
频率：50Hz
技术标准：GB 20052-2020

SCB12-630kVA 10/0.4kV干式配电变压器简介

scb12变压器指环氧树脂干式变压器，S为三相，C为环氧树脂浇注式干式变压器，B是变压器线圈为铜箔材料绕制，12是变压器性能水平代号，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。

SCB12干式变压器负偏差符合等效等级三级标准，空载损耗比SCB10型产品降低20%以上，负载损耗比SCB10型产品基本相同，采用环氧树脂浇注，绝缘等级达到F级，带不锈钢外壳。

干式变压器SCB12-630KVA优点

-体积小，重量轻;

-用空气可冷却，不需绝缘油进行隔离，减少污染，且维护方便，安全性好。

-能够使SCB12干式变压器的副方输出恒定幅值的电压。

-能够改善电能质量，可以得到正弦波形的输入电流、输出电压且能够实现单位功率因数，且SCB12干式变压器两侧的电压、电流均可控，因而能任意调节功率因数。

SCB12-30kva~2500kva/10/0.4kv干式变压器技术参数表

额定容量	空载损耗	负载损耗	阻抗
30kva	150	710	4%
50kva	215	1000
80kva	295	1380
100kva	320	1570
125kva	375	1850
160kva	430	2130
200kva	495	2530
250kva	575	2760
315kva	705	3470
400kva	785	3990
500kva	930	4880
630kva	1070	5880
630kva	1040	5960	6%
800kva	1215	6960
1000kva	1415	8130
1250kva	1670	9690
1600kva	1960	11730
2000kva	2440	14450
2500kva	2880	17170

630KVA三相干式变压器产品质量标准

630kVA三相干式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。

适用场所

由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于城市办公楼、城市电网、商务中心、居住小区、地下室、电站、工厂、医院、宾馆等性能要求高的场所。

使用条件

1）使用环境温度-25℃～+40℃；
2）空气相对湿度≤90%（+25℃）；
3）海拔不超过1000米（超过时需在订货时说明）；
4）使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下；
5）无剧烈震动的场所；
6）室内安装。
