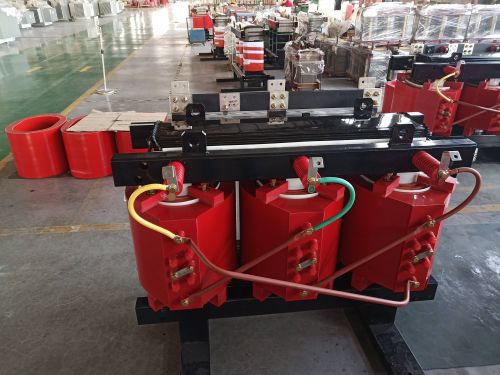

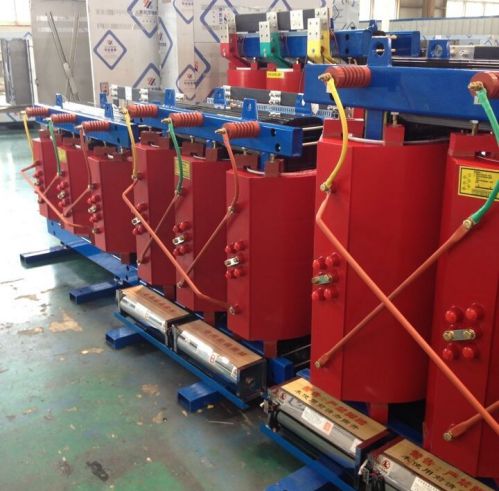

SCB13-2500干式变压器参数

SCB13-2500kVA干式变压器是一种大容量的干式电力变压器，因其高效、环保、安全和经济的特点，成为现代电力系统中理想的变压器选择之一，SCB13-2500kVA/10kV/0.4kV干式变压器的一些参数：

绝缘等级：通常为F级，最高可达H级。

使用环境：适用于高温、潮湿、腐蚀等恶劣环境，适用于城市、高层建筑、地铁、机场、电子厂等场所。

环境温度：最高气温+40℃，最高年平均气温+20℃，最低气温-30℃（适用于户内式变压器）。

一、额定值

序号	名称	单位	标准值
1	变压器型号		SCB13-2500/10
2	铁心材质		冷轧取向硅钢片
3	铁心结构		叠铁芯
4	高压绕组电压	kV	10
5	低压绕组电压	kV	0.4
6	联结组		Dyn11
7	低压线圈结构		箔式
8	高压线圈结构		环氧浇注式
9	额定频率	Hz	50
10	额定容量	kVA	2500
11	相数		3
12	调压方式		无励磁调压
13	调压位置		高压侧
14	调压范围		±2×2.5%
15	冷却方式		AN/AF
16	绝缘耐热等级		F级
17	局部放电水平	pc	≤10

二、绝缘水平

序号	名称	单位	标准值
1	高压绕组雷电全波冲击电压	kV	75
2	高压绕组雷电截波冲击电压	kV	85
3	高压绕组额定短时工频耐受电压	kV	35
4	低压绕组额定短时工频耐受电压	kV	5

三、温升限值

序号	名称	单位	标准值
1	额定电流下的绕组平均温升	K	100

四、空载损耗

序号	名称	单位	标准值
1	额定频率额定电压时空载损耗	kW	2.59

五、空载电流

序号	名称	单位	标准值
1	100%额定电压时空载电流	%	0.7

六、负载损耗

序号	名称	单位	标准值
1	主分接（120℃）负载损耗	kW	15.455

七、阻抗电压

序号	名称	单位	标准值
1	主分接阻抗电压	%	6.0

八、噪声水平

序号	名称	单位	标准值
1	噪声水平	dB	72

九、尺寸

序号	名称	单位	标准值
1	本体尺寸（长×宽×高）	mm	1570×1320×1130
2	外壳尺寸（长×宽×高）	mm	1900×1500×2200
3	轨距	mm	820*725
