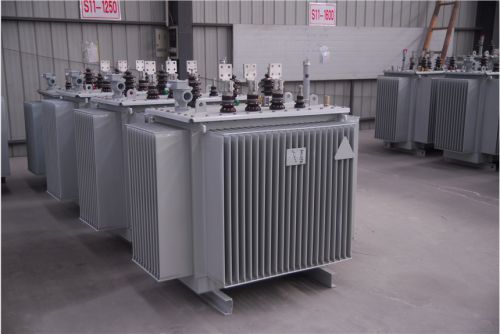

S13-M-1250kVA/10/0.4kV油浸式变压器
产品名称：S13油浸式变压器
产品型号：S13-M-1250/15
额定容量：1250 kVA
额定电压：10000±2x2.5%/400 V
额定电流：72.2/1804.3 A
连接组别： Dyn11/ Yyn0
额定频率：50Hz
空载损耗：970W
负载损耗：12000W
短路阻抗：4.5%
技术标准：GB 20052-2020
冷却方式：ONAN
装置种类：户外式
简介
s13变压器指油浸式变压器，S为三相，13是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
产品特点：
♦ 产品结构紧凑，外型美观， 温升噪声低，过负载能力强。
♦ 箱体采用波纹油箱全密封结构，防止空气、水份与变压器接触，减少了油的老化程度，延长了变压器使用寿命；通过波纹片的弹性形变来调节变压器油热胀冷缩的体积变化。
♦ 产品为户外型结构，防污等级高；在正常使用期内无需更换变压器油，真正做到免维护，保证电网的安全运行及可靠性。
♦ 变压器设有压力释放安全保护装置，当变压器发生故障压力过高时，可通过压力释放阀可靠安全地释放，防止事故的扩大。
♦ 产品密封形式：有箱沿焊接和用螺栓紧固两种，供用户选择。
S13-30kva~2500kva/10/0.4kv油浸式变压器技术参数表
| 额定容量 | 空载损耗 | 负载损耗 | 阻抗 |
|---|---|---|---|
| 30kva | 80 | 630 | 4% |
| 50kva | 100 | 910 | |
| 63kva | 110 | 1090 | |
| 80kva | 130 | 1310 | |
| 100kva | 150 | 1580 | |
| 125kva | 170 | 1890 | |
| 160kva | 200 | 2310 | |
| 200kva | 240 | 2730 | |
| 250kva | 290 | 3200 | |
| 315kva | 340 | 3830 | |
| 400kva | 410 | 4520 | |
| 500kva | 480 | 5410 | |
| 630kva | 570 | 6200 | 4.5% |
| 800kva | 700 | 7500 | |
| 1000kva | 830 | 10300 | |
| 1250kva | 970 | 12000 | |
| 1600kva | 1170 | 14500 | |
| 2000kva | 1360 | 18300 | 5.0% |
| 2500kva | 1600 | 21200 |
产品质量标准
1250kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
