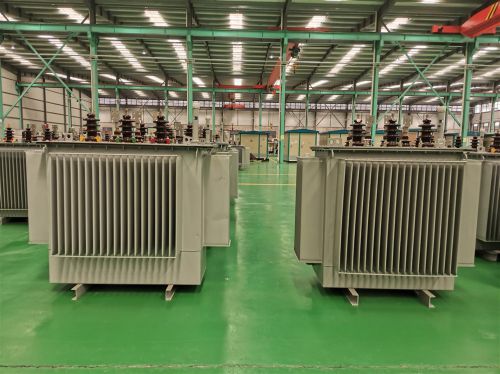

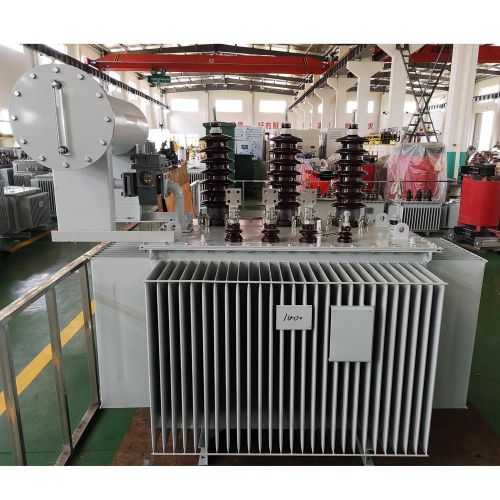

S13-M-1000kVA/10/0.4kV油浸式变压器
型号： S13系列
额定容量：1000kVA
额定电压：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：830W
负载损耗：10300W
短路阻抗：4.5%
频率：50Hz
技术标准：GB 20052-2020
额定电流：57.7/1443 A
冷却方式：ONAN
装置种类：户外式
简介
s13变压器指油浸式变压器，S为三相，13是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
特点
-能解决变压器大容量散热及高压绝缘问题；
-高可靠性、抗冲击、抗干扰、防雷，能够适应各种户外恶劣的环境；
-变压器油的绝缘性能好,导热性好,同时变压器油便宜,成本低；
-使用优质冷轧硅钢片叠层,具有高导磁性能,低损耗等优点。
技术参数表
| 额定容量 | 空载损耗 | 负载损耗 | 阻抗 |
|---|---|---|---|
| 30kva | 80 | 630 | 4% |
| 50kva | 100 | 910 | |
| 63kva | 110 | 1090 | |
| 80kva | 130 | 1310 | |
| 100kva | 150 | 1580 | |
| 125kva | 170 | 1890 | |
| 160kva | 200 | 2310 | |
| 200kva | 240 | 2730 | |
| 250kva | 290 | 3200 | |
| 315kva | 340 | 3830 | |
| 400kva | 410 | 4520 | |
| 500kva | 480 | 5410 | |
| 630kva | 570 | 6200 | 4.5% |
| 800kva | 700 | 7500 | |
| 1000kva | 830 | 10300 | |
| 1250kva | 970 | 12000 | |
| 1600kva | 1170 | 14500 | |
| 2000kva | 1360 | 18300 | 5.0% |
| 2500kva | 1600 | 21200 |
产品质量标准
1000kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
