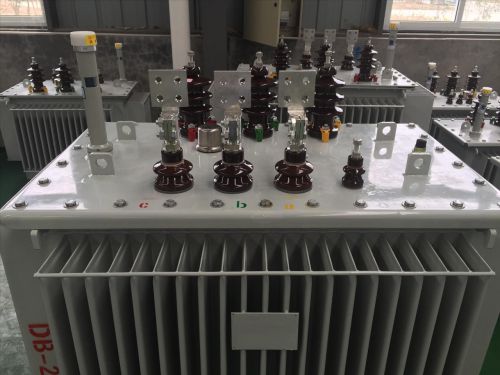

S20-M-1000kVA/10/0.4kV油浸式变压器
型号： S20系列
额定容量：1000kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：745W
负载损耗：8240W
短路阻抗：4.5%
频率：50Hz
技术标准：GB 20052-2020
节能型能效二级油浸式变压器是基于GB20052-2020为标准研发的新型节能变压器，我公司通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式，通过对铁芯及线圈结构的优化设计，达到降低空载损耗及噪音的目的，自主开发的产品。
简介
s20变压器指油浸式变压器，S为三相，20是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。
特点
-能解决变压器大容量散热及高压绝缘问题；
-高可靠性、抗冲击、抗干扰、防雷，能够适应各种户外恶劣的环境；
-变压器油的绝缘性能好,导热性好,同时变压器油便宜,成本低；
-使用优质冷轧硅钢片叠层,具有高导磁性能,低损耗等优点。
损耗参数表
| 额定容量 | 空载损耗(W) | 负载损耗(W) | 阻抗 |
|---|---|---|---|
| 30kva | 70 | 505 | 4% |
| 50kva | 90 | 730 | |
| 63kva | 100 | 870 | |
| 80kva | 115 | 1050 | |
| 100kva | 135 | 1265 | |
| 125kva | 150 | 1510 | |
| 160kva | 180 | 1850 | |
| 200kva | 215 | 2185 | |
| 250kva | 260 | 2560 | |
| 315kva | 305 | 3065 | |
| 400kva | 370 | 3615 | |
| 500kva | 430 | 4330 | |
| 630kva | 510 | 4960 | 4.5% |
| 800kva | 630 | 6000 | |
| 1000kva | 745 | 8240 | |
| 1250kva | 870 | 9600 | |
| 1600kva | 1050 | 11600 | |
| 2000kva | 1225 | 14640 | 5.0% |
| 2500kva | 1440 | 14840 |
产品质量标准
1000kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
