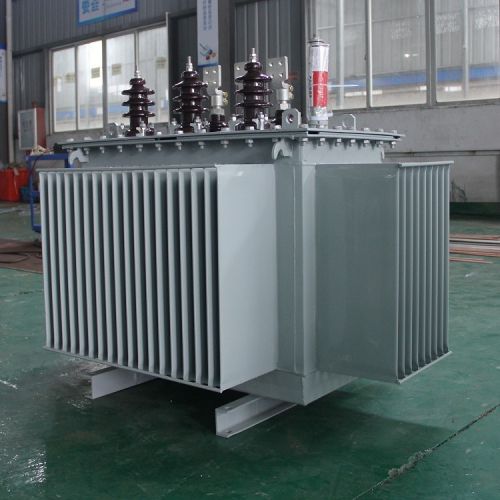

S20-M-800kVA/10/0.4kV油浸式变压器

时间：2024-09-05 21:09:46 源头网

型号： S20系列型号
额定容量：800kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：630W
负载损耗：6000W
短路阻抗：4.5%
频率：50Hz
技术标准：GB 20052-2020

S20-800KVA油浸式变压器是油浸式电力变压器20201年新型号，达到变压器能耗等级二级标准，容积包含30KVA-2500KVA。S20-800KVA油浸式变压器是新型号环保节能变压器，空载损耗及负载损耗显著降低。

S20-M-800kVA 10/0.4kV-NX2油浸式变压器简介

S20变压器意思是指S20型号的油浸式变压器，S为三相，20是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv，NX2表示该型号变压器满足二级能效。
10kV的S20变压器满足GB 20052-2020《电力变压器能能效限定值及能效等级》中二级能效中电工钢带损耗要求。

油浸式变压器S20-800KVA特点

-能解决变压器大容量散热及高压绝缘问题；

-高可靠性、抗冲击、抗干扰、防雷，能够适应各种户外恶劣的环境；

-变压器油的绝缘性能好,导热性好,同时变压器油便宜,成本低；

-使用优质冷轧硅钢片叠层,具有高导磁性能,低损耗等优点。

S20型油浸式变压器

S20-30kva~2500kva/10/0.4kv油浸式变压器技术参数表

额定容量	空载损耗	负载损耗	阻抗
30kva	70	505	4%
50kva	90	730
63kva	100	870
80kva	115	1050
100kva	135	1265
125kva	150	1510
160kva	180	1850
200kva	215	2185
250kva	260	2560
315kva	305	3065
400kva	370	3615
500kva	430	4330
630kva	510	4960	4.5%
800kva	630	6000
1000kva	745	8240
1250kva	870	9600
1600kva	1050	11600
2000kva	1225	14640	5.0%
2500kva	1440	14840	5.0%
