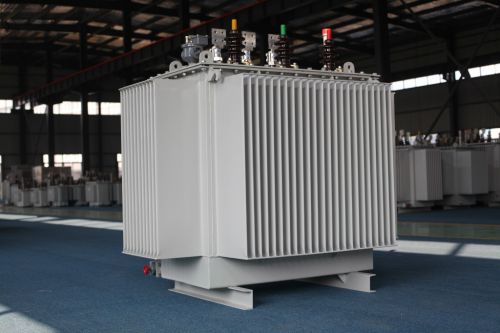

S20-M-630kVA/10/0.4kV油浸式变压器

型号： S20-M-630kVA-NX2
额定容量：630kVA
电压比：10/0.4kV
连接组别： Dyn11/ Yyn0
空载损耗：510W
负载损耗：4960W
短路阻抗：4.5%
频率：50Hz
技术标准：GB 20052-2020

S20-630kVA变压器是符合二级能效的油浸式变压器型号，属于节能水平变压器，是国家电网鼓励并优先采购的高效节能变压器，通过优化变压器铁芯、线圈绕组达到降低损耗及噪音的目的。

S20-M-630kVA 10/0.4kV油浸式变压器简介

s20变压器指油浸式变压器，S为三相，20是变压器性能水平代号，M表示全密封，kva代表的变压器额定容量，10/0.4是指变压器的额定高压侧是10kv，低压侧是0.4kv。

油浸式变压器S20-630KVA特点

-能解决变压器大容量散热及高压绝缘问题；

-高可靠性、抗冲击、抗干扰、防雷，能够适应各种户外恶劣的环境；

-变压器油的绝缘性能好,导热性好,同时变压器油便宜,成本低；

-使用优质冷轧硅钢片叠层,具有高导磁性能,低损耗等优点。

S20-30kva~2500kva/10/0.4kv油浸式变压器技术参数表

额定容量	空载损耗	负载损耗	阻抗
30kva	70	505	4%
50kva	90	730
63kva	100	870
80kva	115	1050
100kva	135	1265
125kva	150	1510
160kva	180	1850
200kva	215	2185
250kva	260	2560
315kva	305	3065
400kva	370	3615
500kva	430	4330
630kva	510	4960	4.5%
800kva	630	6000
1000kva	745	8240
1250kva	870	9600
1600kva	1050	11600
2000kva	1225	14640	5.0%
2500kva	1440	14840

630KVA三相油浸式变压器产品质量标准

630kVA三相油浸式变压器从输入到输出的各个阶段都经过严格的质量控制，确保完全满足国内及国际标准的严格要求。
